轉臺作為機床的重要組成部分,一直是機床設計中的重點。而作為承載工件的關鍵部件,轉臺的回轉精度、剛性和復合承載能力都直接影響到機床的加工性能。其中軸承的選擇起到了直接且決定性的作用。轉臺軸承的傳統解決方案一般使用兩組或兩組以上的徑向、推力軸承組合,目的是為了使轉臺能同時承受軸向載荷、徑向載荷和傾覆力矩,雖然這種方案成熟,但也有諸如轉臺結構設計復雜,軸承安裝維護不便等缺點。

HRTG系列高精度轉臺軸承,突破傳統的軸承選型與布置,一套軸承即可滿足轉臺承受聯合負載的要求,大大簡化了轉臺的結構,降低了設計、安裝、維護的成本。徑向一組滾子、軸向兩排推力滾子、保持器組件的組合使結構緊湊,為轉臺的整體結構設計節省了空間;軸承上布置有安裝孔,安裝極為方便;軸承岀廠前即加有預載,無需調整游隙即可實現高剛性和高回轉精度;軸承的內圈和外圈均設有注油孔,方便定期注油維護,HRTG轉臺軸承回轉精度最高可達1um, 遠高于普通軸承。

得益于我們豐富的生產線,除了HRTG標準系列適用于低速短周期的應用場合,對于更多樣的應用場合,我們也有與之相對應的產品和解決方案。HRTGS高速系列,可用于較低摩擦力矩和相對高速的場合,適用于直驅電機轉臺和雙擺頭等場合的軸承選用。HKLDF-B推力角接觸球系列有極高的轉速,極低的摩擦力矩,且同樣可承受聯合負載,適用于車銑加工中心的高速回轉工作臺、立式磨床、測控領域等。HRTGM帶集成角度測量系統系列,通過集成角度測量系統的模塊化設計,實現轉臺的精密回轉和精確角度控制一體化,簡化了軸系結構,適用于加工中心的數控回轉工作臺和分度工作臺等場合,角度測量精度可達到±1角秒。

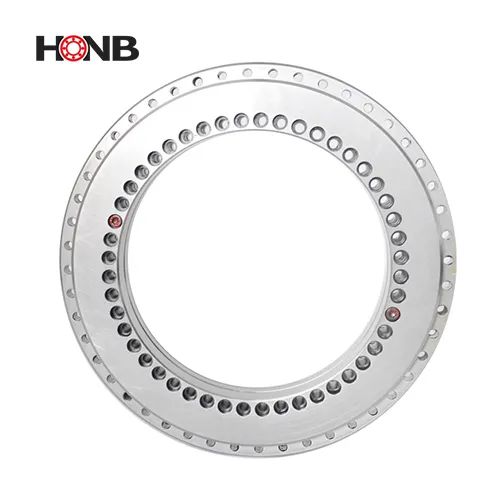

HRTG標準系列

推力-向心組合結構,可同時承受雙向軸向載荷、徑向載荷和傾覆力矩。軸承上均布有安裝孔,可使用螺栓直接固定軸承;出廠時軸承已加有預載荷,安裝無需調整游隙;此系列適用于轉速較低、運轉周期較短、對剛性和精度要求高的場合,如回轉工作臺、分度頭等。

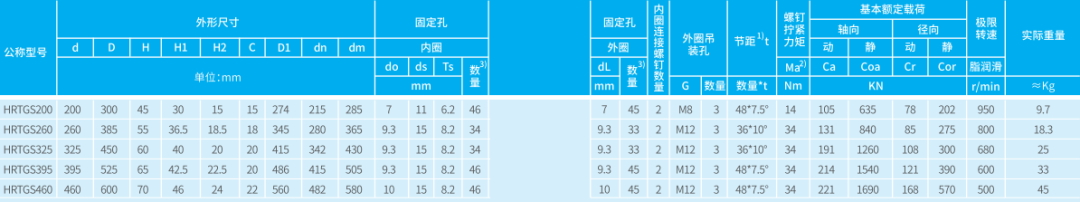

HRTGS高速系列

HRTGS系列轉臺軸承,外形結構尺寸同于HRTG系列轉臺軸承,但其特殊的內部結構設計使其具有更高的極限轉速,并且在整個轉速范圍內的摩擦力較低且均勻。因而適用類似于HRTG系列應用但需要較低摩擦和較高轉速的場合,例如直接驅動軸的軸承應用,尤其適用于數控轉臺結構中軸承的選用。

對于更高精度的要求,該系列亦可提供更高的軸向和徑向跳動精度。

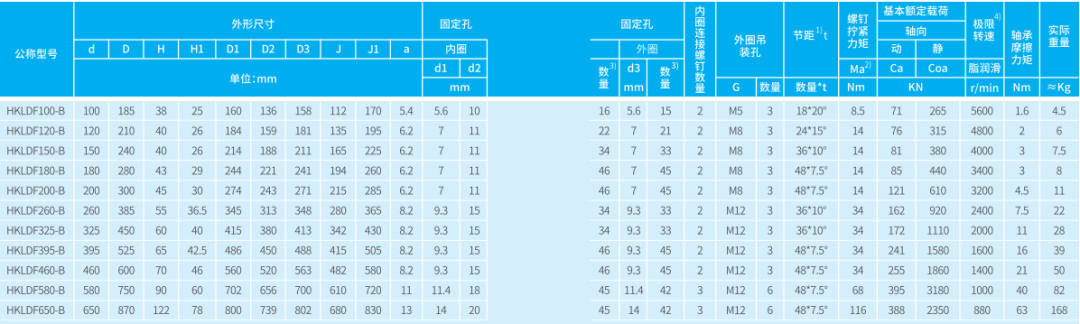

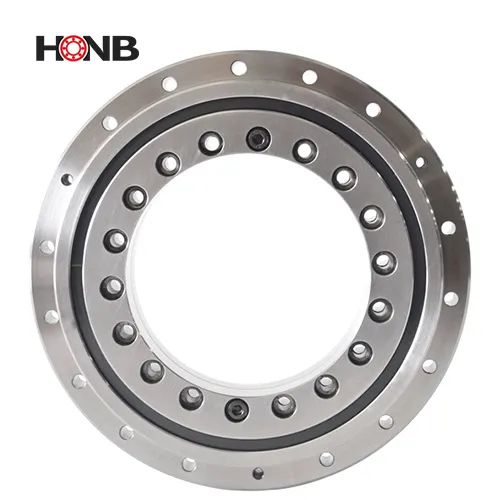

HKLDF-B推力角接觸球系列
推力角接觸球系列,可以承受聯合載荷,具有極高的轉速和極低的摩擦力矩,同時又能保證很高的回轉精度。非常適用于有此類要求的應用場合,例如高速回轉工作臺、銑削、磨削、珩磨頭以及精密測量、測試設備等等。

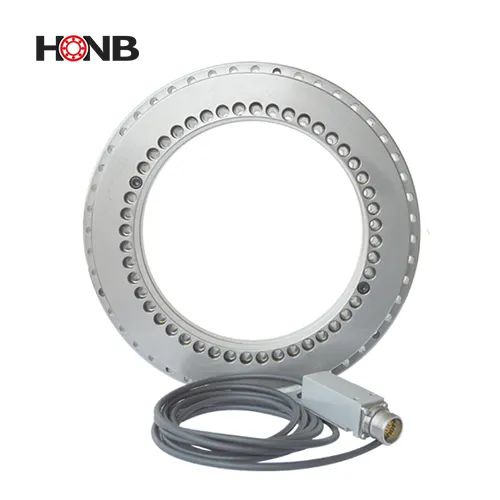

HRTM帶集成角度測量系統系列
在HRTG系列基礎上集成了角度測量系統,可實現角度的精確測量,最高精度可達±1角秒,非常適用于對角度定位精度有很高要求的應用場合。


結構特性與應用領域

測量系統系列均具有高旋轉精度,可以承受徑向載荷、雙向軸向載荷和傾覆力矩,適用于高精度且可承受聯合載荷的場合如回轉臺、花盤、銑頭和可逆夾具等。軸承套圈上都有安裝孔,安裝非常方便。安裝后軸向、徑向預載,保證了高精度和高剛性。尺寸系列齊全,方便不同大小的轉臺合理選用;不同系列的安裝、外形尺寸相同,可于根據不同的環境要求選擇合適的系列。

HRTG、HRTGS和HKLDF-B系列轉臺軸承的工作溫度范圍–30℃到+120℃。
